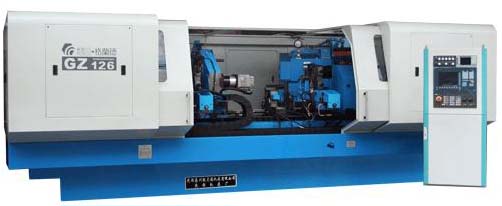

本机床为五轴两联动数控机床，可一次对汽车车桥或车轴的两端外圆、端面和圆弧进行同时磨削。由西门子840D数控系统分别控制左砂轮架进给（X1轴）、右砂轮架进给（X2轴）、左拖板移动（Z1轴）、右拖板移动（Z2轴）、及头架旋转（C轴），其中X1、Z1轴、X2、Z2轴可实现联动。砂轮主轴为套筒式液体动静压混合轴承，采用多砂轮进行磨削。安装在头、尾架上的修整器分别对左砂轮和右砂轮进行修整并能自动补偿。工件的回转通过中间驱动装置实现，并可实现准停。左右轴颈分别配有自动在线外圆测量、端面定位器、自动跟踪中心架。机床并设有工件轴向移动装置及工件姿态定位装置。两端砂轮均（jun1）配备有动平衡装置对砂轮进行在线平衡。机床能一次装夹完成两端轴头的磨削。

主  要  技  术  参  数
工件最大回转直径		mm	φ880
最大磨削直径		mm	φ250
最大工件长度		mm	2500
最小工件长度		mm	1900
最大工件重量	汽车车桥	kg	500
	火车车轴	kg	1500
砂轮最大直径		mm	φ900
可磨轴端最大长度		mm	320
砂轮最大线速度		m/s	45
机床总容量		KVA	160
工  作  精  度
圆度		mm	0.0025
纵截面内直径的一致性		mm	0.005
表面粗糙度		μm	外圆	Ra0.4
			端面和圆弧	Ra0.8
